外型尺寸 | 按需定制 |
品牌 | 浩川 |
货号 | 01-HY |
用途 | 止水 |
型号 | 齐全可定制 |
pm铸铁拍门 铸铁圆拍门优缺点比较
不锈钢拍门特点:
1、无需任何启闭装置,能自动启闭。与悬挂式拍门相比显着的特点是:将阀体铰轴竖向布置,并设计了一个佳倾斜角度,利用门重分力作闭门的动力,不管大、中、小通径拍门,均无需任何启闭装置。
2、安全稳定。拍门运行时阻力小,开启角度大,闭门时撞击力小,消除了水锤和出水时产生的漩涡;无需手、电、气、液控制,不要人工操作,节省大量人力物力,提高泵站运行可靠性和装置效率,降低运行维护成本,降低泵站能耗。
3、维护方便,使用寿命长。
浩川水工拍门系列材质分为铸铁、不锈钢、碳钢、复合材料(玻璃钢)等多种材料,而拍门又分为很多种,比如,浮箱式拍门,平板式拍门,套筒式拍门等等。
不锈钢拍门使用指导:
1、拍门安装可与法兰连接,可预埋,也可永插。
2、配重拍门使用时,如果正向水力不足,不能开启门页,可根据安装位置需要设置不等重量的配重装置。
不锈钢拍门是安装在江河边排水管出口的一种单向阀,当江河潮位高于出水管口,且压力大于管内压力时,拍门面板自动关闭,以防江河潮水倒灌进排水管道内主要安装在排水管道的尾端,用于防止外水倒灌。拍门按材质分为不锈钢、铸铁、型钢、等多种材料。
拍门结构与工作原理:由阀座、阀板、密土封圈、铰链四部分构成。仅用于单向水流的圆形和方形出水口,结构严密,工作可靠,无需人力操作启闭力来自水源压力,当拍门内的水压大于拍门外侧压力则开启;反之则关闭。拍门性能:适用介质:水,河水,江水,海水,生活,工业污水适用范围:适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等。产品规格和类别:拍门规格分圆形拍门和方形拍门两种,可根据出水口大小形状设计生产;拍门类别可分别为空心浮板式拍门和平板式拍门。拍门安装:拍门安装可采用以下方式:法兰连接,混凝土浇筑。拍门中心与流道中心允许偏差不应大于3.0 mm拍门四周应留有400 mm的安装空间,拍门出口下方做成1:5的斜坡。拍门安装的配件:螺栓或膨胀丝采用不锈钢或经过防腐处理的碳钢;密封件采用橡胶或橡胶垫片
拍门安装:
拍门安装可采用以下方式:法兰连接,混凝土浇筑。
拍门中心与流道中心允许偏差不应大于3.0 mm
拍门四周应留有400 mm的安装空间,拍门出口下方做成1:5的斜坡。
拍门安装的配件:螺栓或膨胀丝采用不锈钢或经过防腐处理的碳钢;密封件采用橡胶或橡胶垫片。
适用范围:
适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等。
不锈钢拍门使用指导:
1、拍门安装可与法兰连接,可预埋,也可永插。
2、配重拍门使用时,如果正向水力不足,不能开启门页,可根据安装位置需要设置不等重量的配重装置。
3、不锈钢拍门在使用过程中,可通过向门页密封腔体内注水或放水的方法改变门页的比重,以达到开启效果。
4、多台拍门安装时,如因起吊条件限制需分号安装,应注意标注标记,因每台拍门的门座和门页连接属偶配,不
能互唤
玻璃钢拍门拍门座的另一面法兰为密封止水法兰其表面开有U型槽内嵌y型密封胶条密封胶条与玻璃钢之间涂有进口*粘结剂粘结牢固具有优越的耐水性能不会因长期浸泡和频繁开启而脱落。密封胶条采用进口橡胶原料在硫化床内硫化成型其形式柔韧性和密封性能经我厂多年探索和实践并经不断改进其密封效果十分理想其柔韧性能减缓拍门盖因瞬间回水对拍门座的撞击力保护拍门座和拍门盖因此该胶条起到密封和缓冲的双重作用。比如水泵的关停时拍门出水口突然缺水而 瞬间关闭由于拍门盖重量相对较轻在胶条的减缓下无形中已消去大部分外力从而使拍门盖紧紧关闭而不会损坏。 拍门盖为中空浮箱式外形呈圆拱形表面上下各设一只注水孔正常下不需在浮箱内注水当拍门内外压力差较小时拍门盖因水浮力而不能很好关闭此时须在浮箱内注入水增加拍门盖重量从而关闭拍门盖。对于大型或特大型拍门由于需注水量较大
玻璃钢复合材料拍门结构
拍门适用于给排水及污水处理工程中的各种管道和水渠中做为溢流、止回作用。主要用于对管道压力损失要求不高一般直接安装于水泵的出水端耐冲击力较高的场合。玻璃钢拍门的开启采取自由落体状态由拍门内外压力差自然关闭或开启。
二、玻璃钢拍门的生产采用现代玻璃钢先进工艺配方在特制的模具中固化成熟再经过后处理工序加工而成。其主要材料为不饱和聚酯树脂玻璃纤维布、玻璃纤维短切丝玻璃纤维纱。

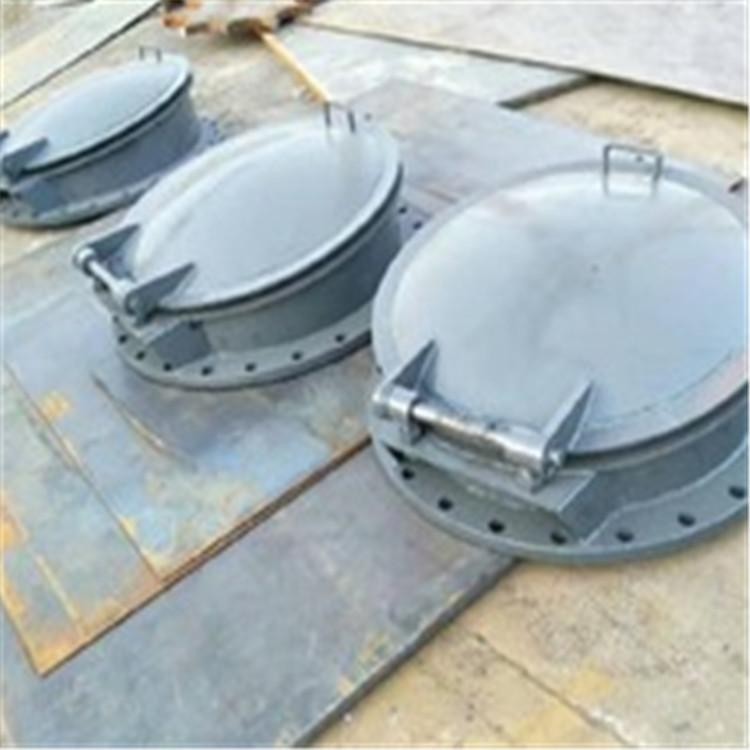

铸铁拍门工作原理
拍门由阀座(阀体)、阀板、密封圈、铰链四部分构成。仅用于单向水流的圆形和方形出水口,结构严密,工作可靠,无需人力操作启闭力来自水源压力,当拍门内的水压大于拍门外侧压力则开启;反之则关闭。 适用介质:水,河水,江水,海水,生活,工业污水 适用范围 :适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等。
DN700铸铁拍门发展方向
当前随着新材料科技的发展,有了复合材料拍门,如玻璃钢、高密度聚乙烯等。复合材料拍门将是将来拍门的发展方向,复合材料拍门本身利用了新材料科技的可塑造特点,强度高,密度小,正是传统拍门材料的弊端。新材质的拍门重量轻,开启迅速,水头损失小,其价格也具有优势,而且一般无回收价值而使防盗性能好
详情:
拍门上面的盖子打不开。拍门盖子打不开的原因也有多种。新的
1、拍门盖太重,减少盖子上面的配重物就可以了。
2、仔细查看一下拍门盖外侧有没有杂物挡住,有的话就清理干净。
3、检查一下拍门的水位是否过低,如果过低的话,采取方法增高水位。
4、检查支耳与轴间隙是否太小,小的话加大支耳与轴间隙就可以了。
5、看看支耳有没有变形,有的话修理拍门支耳。
当然了,我公司销售的拍门质量非常好,在使用中,可以放心使用,完全不用寻求厂家提供售后服务,因为在使用的过程中可以长期正常使用。
铸铁拍门适用介质:水,河水,江水,海水,生活,工业污水
拍门适用范围 :适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等。
拍门产品,
1、配重式拍门的优、缺陷;
1)构造简单、工作牢靠;
2)门页的开启需求借助配重的均衡;
3)门页关闭时,冲击力较大,易损坏门座。
不锈钢拍门是安装在江河边排水管出口的一种单向阀,当江河潮位高于出水管口,且压力大于管内压力时,拍门面板自动关闭,以防江河潮水倒灌进排水管道内主要安装在排水管道的尾端,用于防止外水倒灌。拍门按材质分为不锈钢、铸铁、型钢、等多种材料
拍门
拍门--主要安装在排水管道的尾端,用于防止外水倒灌。材质分为不锈钢、铸铁、型钢、复合材料(玻璃钢)等多种材料。
而拍门又分为很多种,比如,浮箱式拍门,平板式拍门,套筒式拍门等等。是安装在江河边排水管出口的一种单向阀,当江河潮位高于出水管口,且压力大于管内压力时,拍门面板自动关闭,以防江河潮水倒灌进排水管道内。目前拍门分为悬挂式,单开门节能式双开门/双开门,节能型等型号。
拍门是安装于排水管道的尾端,具有防止外水倒灌功能的逆止阀。拍门主要由阀座、阀板、水密封圈、铰链四部分构成。通常说的拍门是指自由式拍门,无任何控制装置,完全靠水流冲开,靠自重或倒流水的冲击力关闭的拍门。
拍门的种类如下:按管道的形状分为圆形拍门和矩形拍门;按制造的材质分为铸铁拍门、钢制拍门、不锈钢拍门、玻璃钢拍门等;按门盖的形式可分为整体式拍门、双节拍门、多扇式、浮箱式拍门;按拍门的开启方向分为悬吊式拍门、侧向单开式拍门、侧向双开拍门。注意侧向式是水平推开的,而悬吊式是向上推开的。目前常用的是浮箱式拍门,开启方式为垂直方向,属于悬吊式,安装方式为法兰连接,相较于侧向式,稍微有点不节能。10个轴流泵站,只看到有2个图纸注明采用侧向式节能拍门,其余全是浮箱式拍门。
发展方向
当前随着新材料科技的发展,有了复合材料拍门,如玻璃钢、高密度聚乙烯等。复合材料拍门将是将来拍门的发展方向,复合材料拍门本身利用了新材料科技的可塑造特点,强度高,密度小,正是传统拍门材料的弊端。新材质的拍门重量轻,开启迅速,水头损失小,其价格也具有优势,而且一般无回收价值而使防盗性能好。
铸铁拍门用途:节能型侧开式拍门是泵站运行的重要设备,在泵站中其作用是断流和防止停机时水倒流,主要用于:防洪排涝、农田灌溉、城市给排水和跨流域调水,以及各大型工况企业的供水和配水等。
不锈钢拍门特点:
1、无需任何启闭装置,能自动启闭。与悬挂式拍门相比显着的特点是:将阀体铰轴竖向布置,并设计了一个佳倾斜角度,利用门重分力作闭门的动力,不管大、中、小通径拍门,均无需任何启闭装置。
2、安全稳定,节能高效。拍门运行时阻力小,开启角度大,闭门时撞击力小,消除了水锤和出水时产生的漩涡;无需手、电、气、液控制,不要人工操作,节省大量人力物力,提高泵站运行可靠性和装置效率,降低运行维护成本,降低泵站能耗。
3、维护方便,使用寿命长。
浩川水工拍门系列材质分为铸铁、不锈钢、碳钢、复合材料(玻璃钢)等多种材料,而拍门又分为很多种,比如,浮箱式拍门,平板式拍门,套筒式拍门等等。
拍门——主要安装在排水管道的尾端,用于防止外水倒灌。材质分为不锈钢、铸铁、型钢、复合材料(玻璃钢)等多种材料。
而拍门又分为很多种,比如,浮箱式拍门,平板式拍门,套筒式拍门等等
是安装在江河边排水管出口的一种单向阀,当江河潮位高于出水管口,且压力大于管内压力时,拍门面
板自动关闭,以防江河潮水倒灌进排水管道内。目前拍门分为悬挂式,单开门/双开门,节能型等型号
特点
拍门相对传统的闸门有以下几点优势:
1.更具节能性(如开关门无需人工施加外力)
2.使用寿命长(机械结构简单,维护方便)
3.方便使用(开关无需人人工操作)
铸铁拍门的安装使用及注意事项
1、铸铁拍门安装可与法兰连接可与预埋板焊接,或二次浇注
2、铸铁拍门在使用过程中,可通过向门页密封腔体内注水或放水的方法改 变门页的比重,以达到*开启效果。
3、拍门安装后,门座与门页间有3mm左右的间隙属正常现象,当门页承受一定的反向压力时,间隙会减少以致消失。
4、拍门在使用过程中应保持其流道、密封 圈不被石块、树枝等杂物卡堵,从而影响密封效果。
门体一般采用面板与加强肋的结构,面板可做平面或拱形。门体一般整体铸造和机加工,但尺寸较大的可采用分块组成式。门体上一般采用整体式金属止水,兼作支承滑块,金属止水用同材料制作的沉头螺钉紧固在门体上,螺钉头部与止水工作面一起精加工,一些尺寸较大的也可“P”形橡皮止水。
